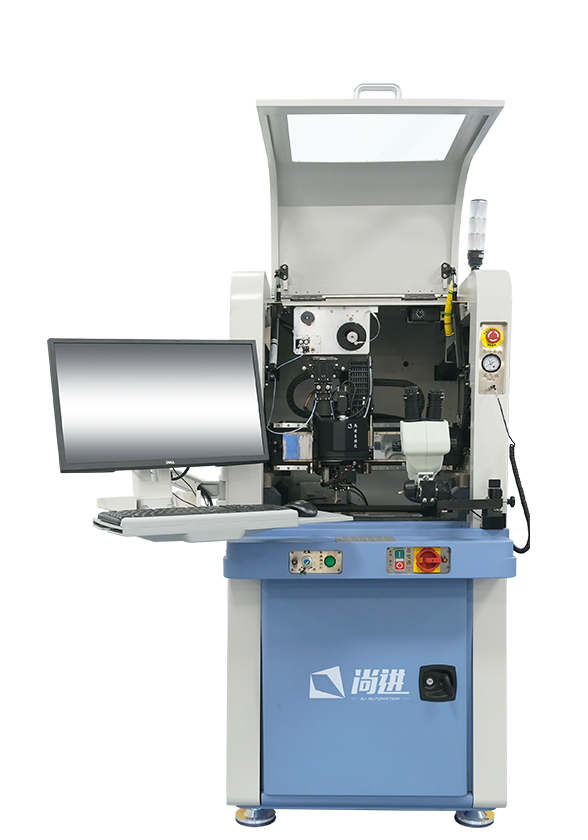

全自動粗絲引線鍵合機
TAURUS-Cu
產品特點：
1、高速高精雙驅雙反饋龍門系統
2、高精度動態鎖相超聲焊接系統
3、實時變形量監控
4、實時超聲能量監控
5、非破拉力檢測功能
6、前后切刀方便更換
7、主動切割方式
8、高響應線夾
9、自動力校準
10、定長、定高弧形控制能力
11、高清鍵合頭維護圖像輔助工具
技術參數
| 焊線精度 | ±3μm@3sigma |
|---|---|
| 焊線速度 | ≥1.2 wires/s |
| 焊線種類 | 銅線(125~500μm), 鋁線(300~500μm) |
| 焊線區域 | X向305mm，Y向457mm，±220°旋轉范圍 |
| Z軸行程 | 50mm，0.1μm分辨率 |
| 劈刀長度 | 2.5英寸 |
| 腔深范圍 | 最大35mm |
|---|---|
| 弧線控制 | 完全可編程 |
| 超聲換能器 | 頻率：60KHz 功率：0~65W，階梯柔性施加能力 |
| 鍵合力 | 300~5000g |
| 操作系統 | Windows |
| 設備凈重 | 1.2T |
安裝要求
| 輸入電壓 | 220V±10%@50~60Hz |
|---|---|
| 額定功率 | 1KW |
| 壓縮空氣要求 | ≥0.35MPa |
|---|---|
| 占地面積 | ≤1000 x 1500 x 1700mm(寬*深*高） |
