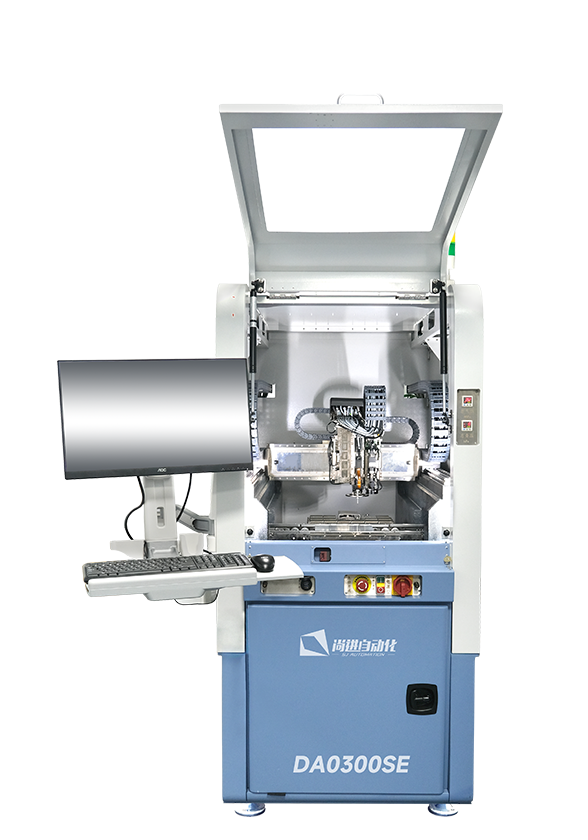

高精度環氧貼片機
DA0300SE
產品特點：
1、高速高精度雙驅雙反饋龍門系統
2、高速高精度在線水平旋轉自動換頭，吸嘴數量多達12個
3、高精度力控，精度達±1g
4、一體式在線接觸式測高
5、高精度預圖案及自定義高柔性點膠，支持點膠圖案疊加（選配）
6、支持柔性多基準貼片
7、上下視覺高精度定位功能
8、中轉臺輔助高精度定位功能（選配）
9、流水線作業，工作臺模式可選
技術參數
| 位置精度 | ±3μm@3sigma |
|---|---|
| 角度精度 | ±0.15° |
| 測高精度 | ±1μm |
| 力控精度 | ±1g |
| 運動行程 | X=386mm，Y=716mm，Z=50mm |
| 芯片尺寸 | 最小0.38mm x 0.38mm，最大7mm x 7mm |
| 華夫盒/凝膠盒尺寸 | 2英寸，兼容4英寸 |
| 華夫盒/凝膠盒數量 | 2英寸18個，4英寸2個；或者2英寸26個 |
| 吸嘴數量 | 12（含測高） |
|---|---|
| 測高方式 | 接觸式 |
| 膠水類型 | 環氧 |
| 膠管尺寸 | 3cc、5cc、10cc |
| 最小膠斑直徑 | ?0.3mm |
| 鍵合力 | 10~690g |
| 操作系統 | Windows |
| 設備凈重 | 1.6T |
安裝要求
| 輸入電壓 | 220V±10%@50/60Hz |
|---|---|
| 額定功率 | 2KW |
| 占地面積 | 970mm x 1570mm x 2040mm(寬*深*高） |
| 壓縮空氣要求 | 0.4 ~ 0.6MPa |
|---|---|
| 真空管道壓力 | ≤ -85kPa |
