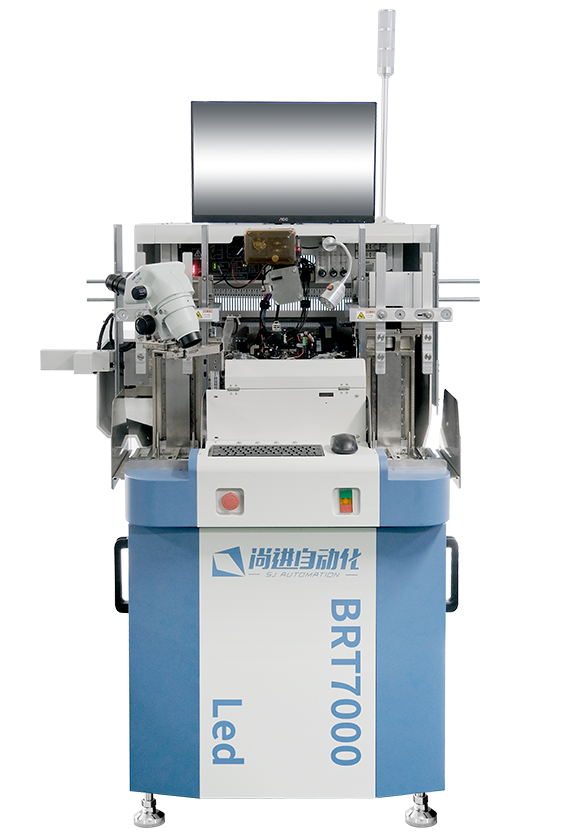

BRT7000LED automatic wire bonder
全自動球引線鍵合機

BRT7000Led

產品特點：

1、 高可靠性運控系統
2、 單光路PRLA鏡頭
3、 可編程全自動物料傳輸系統
4、 高剛性焊臺設計
5、 高可靠性運控系統
6、 XY動磁馬達系統
7、 壓電線夾
8、 雙頻換能器

技術參數

焊線精度±2μm@3sigma
焊線速度45ms(2mm 線長)
焊線種類金線、銅線、鍍鈀銅線、銀線、合金線；(15~50μm)
焊線區域X向60mm，Y向73mm(LF width ≤83mm)
焊線長度≤7mm
弧線類型Q-Loop、SQ-Loop、BGA-Twist
線軸直徑50mm(2英寸)
最小BPP45μm最小焊盤間距
一個單元最大焊線量30,000根/窗口
光路系統單光路PRLA鏡頭
操作系統Windows
設備凈重650kg

安裝要求

輸入電壓220V±10%@50Hz
額定功率1.2KW
壓縮空氣要求≥0.35MPa
占地面積1300mm x 1000mm x 1700mm(寬*深*高)
