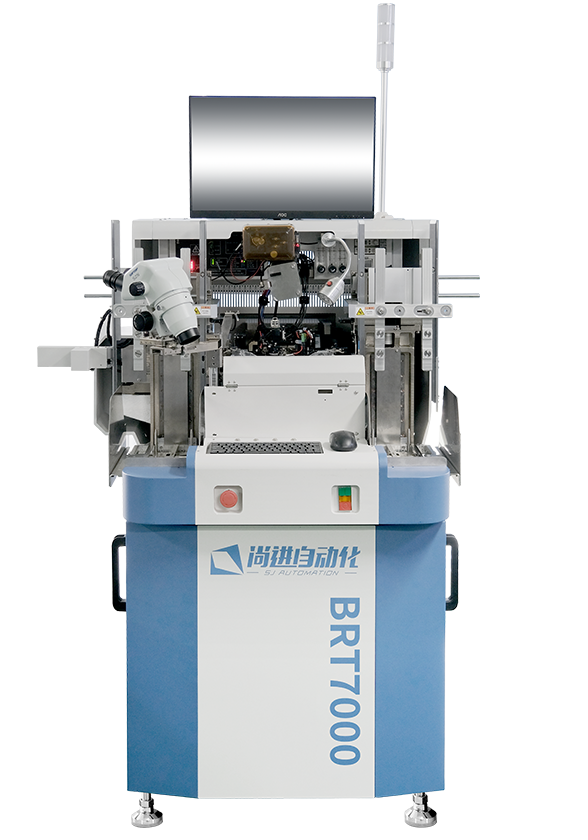

全自動球焊鍵合機
BRT7000
產品特點：
1、 高可靠性運控系統
2、 可編程光路系統
3、 可編程全自動物料傳輸系統
4、 高剛性焊臺設計
5、 高可靠性運控系統
6、 XY動磁馬達系統
7、 壓電線夾
8、 雙頻換能器
技術參數
| 焊線精度 | ±2μm@3sigma |
|---|---|
| 焊線速度 | 45ms(2mm 線長) |
| 焊線種類 | 金線、銅線、鍍鈀銅線、銀線、合金線(18~50μm) |
| 焊線區域 | X向60mm，Y向90mm(LF width ≤100mm) |
| 焊線長度 | ≤7mm |
| 弧線類型 | Q-Loop、SQ-Loop、BGA-TWS |
| 線軸直徑 | 50mm(2英寸) |
|---|---|
| 最小BPP | 45μm最小焊盤間距 |
| 一個單元最大焊線量 | 30,000根/窗口 |
| 光路系統 | 2~4連續變倍，1.6~3.6倍可選，可編程自動變焦 |
| 操作系統 | Windows |
| 設備凈重 | 750kg |
安裝要求
| 輸入電壓 | 220V±10%@50Hz |
|---|---|
| 額定功率 | 2KW |
| 壓縮空氣要求 | ≥0.35MPa |
|---|---|
| 占地面積 | ≤1300mm x 1000mm x 2100mm(寬*深*高) |
